Moldeo por soplado multicapaconstruye una pared de contenedor a partir de dos o más capas de plástico, cada una de las cuales realiza un trabajo diferente: una capa de barrera para bloquear el oxígeno o el vapor de combustible, un núcleo reciclado para reducir costos, pieles vírgenes para una superficie limpia. Se coextruyen juntos a través de un cabezal de troquel, por lo que la pared queda sin costuras y fusionada. Lo necesitas cuando un material no puede hacerlo todo: un tanque de combustible que no debe perder vapor, una botella de jugo que debe mantener el oxígeno fuera durante un año, un contenedor que debe alcanzar objetivos de contenido reciclado sin contaminar su interior. Las máquinas de brazo curvo KGH de Kinggle procesan de 1 a 6 capas en contenedores de 5 a 30 litros.
La mayoría de las botellas de plástico son de un solo material, una pared, ya hechas. Exprimir HDPE a través de un troquel, inflarlo y expulsarlo. Sencillo, económico y adecuado para la gran mayoría de contenedores. Pero algunos productos exigen algo que un solo plástico simplemente no puede ofrecer. Y ahí es donde entra en juego la multicapa.
Recibimos un goteo constante de compradores a quienes les han dicho que necesitan una "coextrusión" o "una máquina de seis capas" y no están seguros de qué les compra eso realmente, o si se les están vendiendo más. Así que aquí está la versión simple: qué hacen las capas, cuándo valen la pena y cuándo es mejor quedarse con una sola capa.
¿Qué significa realmente "multicapa" en la fábrica?
Una sola capa es una extrusora que alimenta un cabezal de troquel con un material. Multicapa son varias extrusoras, cada una de las cuales funde una resina diferente a su propia temperatura, y todas alimentan una compartida.cabezal de coextrusión. Dentro de ese cabezal, las corrientes de fusión separadas se apilan en capas concéntricas, por lo que el parisón cae ya en capas. Entonces explota exactamente como cualquier otro parisón.
Piense en ello como madera contrachapada, excepto que las capas se forman y fusionan en una sola toma en lugar de pegarse como láminas. Y los dos términos que escuchará, "multicapa" y "coextrusión", describen lo mismo desde diferentes extremos. La coextrusión es el método; El resultado es multicapa.
El recuento de capas suele llegar a 2, 3, 5 o 6, y cada número tiene una razón detrás. Llegaremos a eso. Primero, las propias capas.
Para qué sirve realmente cada capa
La capa barrera: la razón por la que existen la mayoría de los trabajos multicapa
El HDPE y el PET simples son buenos para muchas cosas, pero con el tiempo son ligeramente porosos a los gases. Para la mayoría de los productos, ¿a quién le importa? Para algunos, es todo el juego. La entrada de oxígeno estropea los alimentos. El vapor de combustible que sale de un tanque infringe las normas de emisiones y es un problema de seguridad. Un solvente agresivo se abre paso lentamente a través de una pared que no le gusta.
Eso es lo que soluciona una capa de barrera.EVOH(alcohol etileno vinílico) es el estándar de oro para bloquear el oxígeno y los hidrocarburos;Pensilvania(nylon) es la otra opción común. Aquí está el problema que hace tropezar a la gente: el EVOH es caro y odia la humedad: la humedad arruina el rendimiento de su barrera. Así que nunca lo pongas en la superficie. Lo entierras por la mitad, una astilla de un milímetro de espesor, protegida por ambos lados. El delgado núcleo de EVOH realiza el bloqueo; El HDPE barato constituye la mayor parte de la pared. Pequeña capa, gran efecto.
La capa reciclada/remolida: costo y PPWR
Cada línea de moldeo por soplado produce molduras: los desechos que se desprenden en la parte superior y trasera de cada pieza. Muélelo y obtendrás un material perfectamente bueno, pero no el material que deseas que toque el producto o se muestre en el exterior. Entonces lo retroalimentas como una capa intermedia enterrada. Entrada libre, sin compromisos en las superficies que importan.
El mismo truco se aplica al contenido reciclado posconsumo. Coloque resina PCR en el núcleo, mantenga plástico virgen apto para uso alimentario en las capas interior y exterior y podrá alcanzar los objetivos de contenido reciclado (incluidos los umbrales de la UE que cubrimos en nuestro artículo de cumplimiento PPWR) sin que el material reciclado entre en contacto con el interior de la botella. Para muchas marcas que persiguen los mandatos de PCR para 2030, la multicapa es la ruta más limpia que existe.
Capas de corbata: las que todos olvidan
Ahora la parte que sorprende a los compradores cuando están costando un trabajo. EVOH y nailon no se adhieren al polietileno. Colóquelos uno al lado del otro y se deslaminarán: las capas se desprenden como un laminado que sale mal y la pieza se arruina.
Entonces, entre cada par de materiales que no se pegan, necesitas uncapa de corbata: una fina resina adhesiva que se adhiere por ambos lados. Esta es la razón por la que un tanque de combustible de "seis capas" es en realidad HDPE exterior, triturado, atado, barrera, atado, HDPE interior. Las capas de corbata también son capas. Déjalos fuera de tu plan y tendrás una parte que se desmorona o un número de capas que no cuadra. No son opcionales y son una línea de pedido real.
Donde la multicapa gana su coste
Depósitos de combustible para automóviles (el clásico de seis capas)
Este es el caso de los libros de texto. Un tanque de combustible de plástico no puede permitir que el vapor de hidrocarburos se filtre a través de su pared; las regulaciones sobre emisiones no lo permiten y es una cuestión de seguridad. La construcción estándar es una estructura de HDPE, una capa triturada, una capa de unión, una barrera de EVOH, otra capa de unión y una capa interna de HDPE. Seis capas, con el EVOH bloqueando la permeación y las capas de unión manteniendo unido el sándwich. El catálogo de Kinggle enumera los tanques de combustible bajo autopartes, y los tanques son exactamente el tipo de pieza pesada y exigente para la que están diseñadas las máquinas multicapa de brazo curvo.
Envases de alimentos, bebidas y cosméticos.
Una botella de ketchup, salsa o jugo que debe permanecer en un estante durante un año necesita una barrera de oxígeno, o el contenido se oxida y se echa a perder. Una pared de tres capas (virgen/barrera/virgen) o una construcción completa de cinco capas se encarga de eso. Los cosméticos recurren a las capas múltiples también por una razón diferente: una piel exterior coloreada o nacarada sobre una capa interna diferente, o una "franja visual" transparente coextruida en el costado de una botella opaca para que el usuario pueda ver cuánto producto queda. ¿Esa raya en tu botella de detergente? Coextruido.
Contenedores de agroquímicos y productos químicos domésticos.
Un pesticida o solvente agresivo puede impregnar o agrietar por tensión una pared simple de HDPE durante meses de almacenamiento. Una barrera o una capa fluorada proporciona resistencia química y vida útil, razón por la cual muchos envases de agroquímicos son de varias capas en lugar de uno solo. Estas botellas de productos químicos y agroquímicos de uso diario se encuentran dentro de las aplicaciones de embalaje de Kinggle: las mismas familias de contenedores que las pequeñas máquinas de brazo curvo utilizan todo el día.
Entonces, ¿cuántas capas necesitas realmente?
Más capas significan más extrusoras, más costos y más variables para ajustar. El número correcto es el mínimo que hace el trabajo, no el máximo que un vendedor puede venderle. Apenas:
| capas | Uso típico | Por qué |
|---|---|---|
| 1 | Agua, la mayoría de los detergentes, bidones simples. | Un material hace todo lo necesario |
| 2–3 | Reutilización del triturado, división color/superficie, barrera luminosa | Oculte el núcleo reciclado o agregue una barrera modesta |
| 5 | Alimentos y bebidas con barrera de oxígeno completa. | Barrera + capas de amarre en ambos lados. |
| 6 | Tanques de combustible, exigentes trabajos de permeación | Barrera + amarres + triturado + estructura |
Si un solo material ya cumple con las necesidades de vida útil, resistencia química y contenido reciclado de su producto, no pague por capas que no usará. La multicapa es una herramienta para problemas específicos, no una actualización en sí misma.
Qué exige la multicapa a la máquina
Esto es lo que un diagrama de capas no le dirá: cada capa necesita su propio extrusor que alimenta el cabezal de coextrusión. Un tanque de seis capas puede significar cinco o seis extrusoras agrupadas alrededor de un solo cabezal, cada una de las cuales funde una resina diferente a su propia temperatura, cada una dosificando con precisión para que su capa mantenga un espesor uniforme en todo el parisón. Se trata de una máquina fundamentalmente diferente de una línea de botellas de una sola capa.

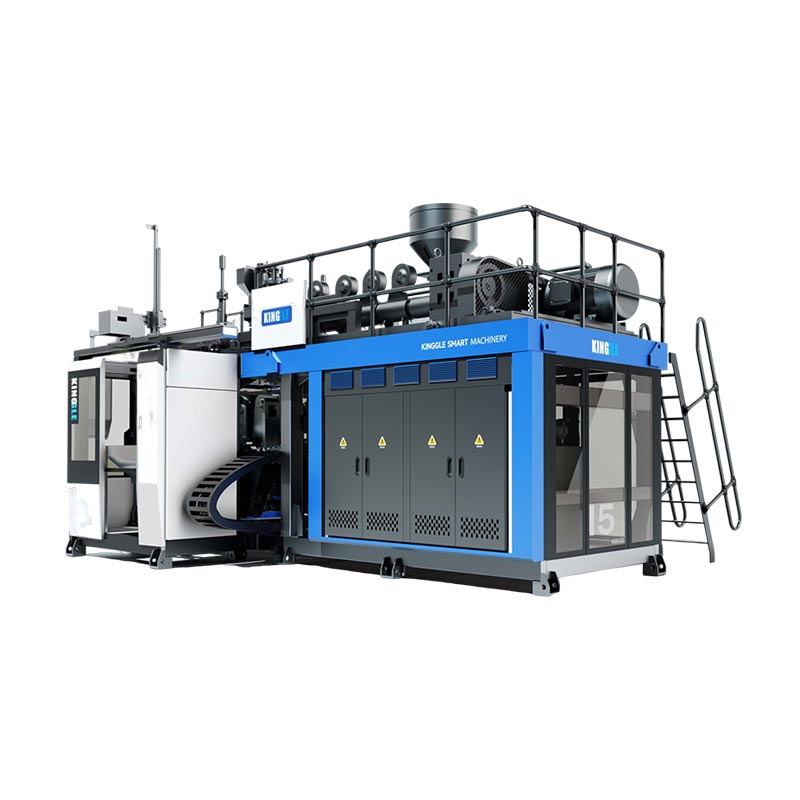

Kinggle'sSerie de brazo curvo KGHEstá construido para este trabajo: de 1 a 6 capas en contenedores de 5 a 30 litros. Los números detrás de esto son reales: fuerza de sujeción de 200 a 300 kN en toda la gama, plastificación de HDPE de hasta 300 kg/h en el KGH30D y programación del espesor de pared controlada por MOOG. Ese control de espesor es aún más importante en capas múltiples que en una sola, porque se mantienen varias capas delgadas (incluida una barrera que puede ser de una fracción de milímetro) para especificar al mismo tiempo, en toda la pieza. Si lo haces mal, tu barrera se adelgazará en el hombro, que es precisamente donde no quieres que haya un espacio.
También vale la pena saber qué hay dentro del sistema de control, porque la multicapa vive o muere en función de la coordinación precisa entre las extrusoras. Las máquinas de Kinggle funcionan con componentes de grado industrial (PLC Mitsubishi, servocontrol MOOG, sistemas eléctricos OMRON y Schneider), el tipo de kit que mantiene cinco extrusoras dosificando sincronizadas turno tras turno.
Cuatro errores que vemos cometer a los compradores
- Comprando capas que no necesitas.Si el HDPE simple cumple con sus objetivos de vida útil y contenido reciclado, una máquina de seis capas es dinero inactivo. Haga coincidir las capas con el problema real.
- Olvidar las capas de corbata en el presupuesto.Son capas reales y tienen un costo real, y omitirlas es la forma más rápida de delaminar la pieza. Cuéntalos desde el principio.
- Poner la barrera en el lugar equivocado.El EVOH sobre o cerca de la superficie, donde llega la humedad, desperdicia el rendimiento por el que pagaste. Pertenece al núcleo protegido.
- Escatimar en el control del espesor de las paredes.En una capa de barrera delgada, un control de espesor descuidado significa puntos delgados que gotean. Aquí no es donde ahorrar dinero.
Si todavía está decidiendo entre tipos de máquinas incluso antes de llegar a las capas, nuestra guía paraAcumulador vs máquinas de moldeo por soplado continuo.es el lugar correcto para comenzar, y elmoldeo por soplado versus moldeo por inyecciónLa descripción general cubre la elección del proceso un nivel más arriba.
Preguntas frecuentes
¿Cuál es la diferencia entre el moldeo por soplado multicapa y el de coextrusión?
Describen lo mismo. El método es la coextrusión: varias extrusoras funden cada una una resina diferente y alimentan un cabezal de troquel compartido, que las apila en capas concéntricas. Multicapa describe el resultado: una pared de contenedor hecha de dos o más capas fusionadas. Si una pared tiene más de una capa, fue coextruida.
¿Por qué la capa de barrera de EVOH está enterrada en el medio en lugar de en la superficie?
Dos razones. El EVOH es caro, por lo que se utiliza lo menos posible: un núcleo delgado hace el trabajo de barrera, mientras que el polietileno, más barato, constituye la mayor parte. Y el EVOH absorbe la humedad, lo que arruina su rendimiento de barrera, por lo que debe protegerse por ambos lados con otras capas. Ponerlo en la superficie lo desperdiciaría y lo expondría a la humedad.
¿Qué son las capas de corbata y puedo omitirlas?
Las capas de unión son finas capas de resina adhesiva que unen materiales que de otro modo no se pegarían; el EVOH y el nailon no se adhieren al polietileno por sí solos. Sáltelos y las capas se deslaminarán, desprendiéndose como un laminado fallido. No son opcionales. Un tanque de combustible de seis capas incluye capas de unión entre cada par diferente, lo que explica por qué tiene seis capas.
¿Cuántas capas necesita un tanque de combustible de plástico?
Normalmente seis. Una estructura común es una capa exterior de HDPE, una capa triturada, una capa de unión, una barrera de EVOH, una segunda capa de unión y una capa interior de HDPE. El EVOH evita que el vapor de hidrocarburos penetre en la pared, las capas de unión lo sujetan al polietileno y la capa triturada reutiliza los recortes de producción.
¿Puedo utilizar material reciclado en un contenedor multicapa?
Sí, y la forma más limpia de hacerlo es multicapa. Entierras material reciclado o posconsumo (PCR) en una capa intermedia y mantienes resina virgen de calidad alimentaria en las superficies interior y exterior. El núcleo reciclado nunca toca el producto ni se muestra en el exterior, por lo que puede alcanzar objetivos de contenido reciclado sin riesgo de contaminación.
¿No estás seguro de cuántas capas necesita tu producto?
Díganos qué debe contener el contenedor y qué debe contener dentro o fuera (oxígeno, vapor de combustible, una sustancia química agresiva, un objetivo de contenido reciclado) y nuestros ingenieros le indicarán la estructura de las capas y qué máquina la construye. Fabricamos máquinas de moldeo por soplado desde 2002, con 15 ingenieros en el equipo.
Pregunte a nuestros ingenieros sobre una configuración multicapa →La multicapa no es una capa única más sofisticada: es una herramienta diferente para productos a los que un solo material no puede servir. Una vez que sabes para qué sirve cada capa, la pregunta deja de ser "¿cuántas capas?" y se convierte en "¿qué tiene realmente este contenedor para sobrevivir?" Responda eso y la estructura se elegirá sola. Explora el completogama de máquinas de moldeo por sopladocuando esté listo para asociarle una máquina.
